3200 Atasament indexare Sherline

Descriere

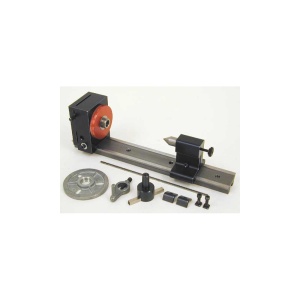

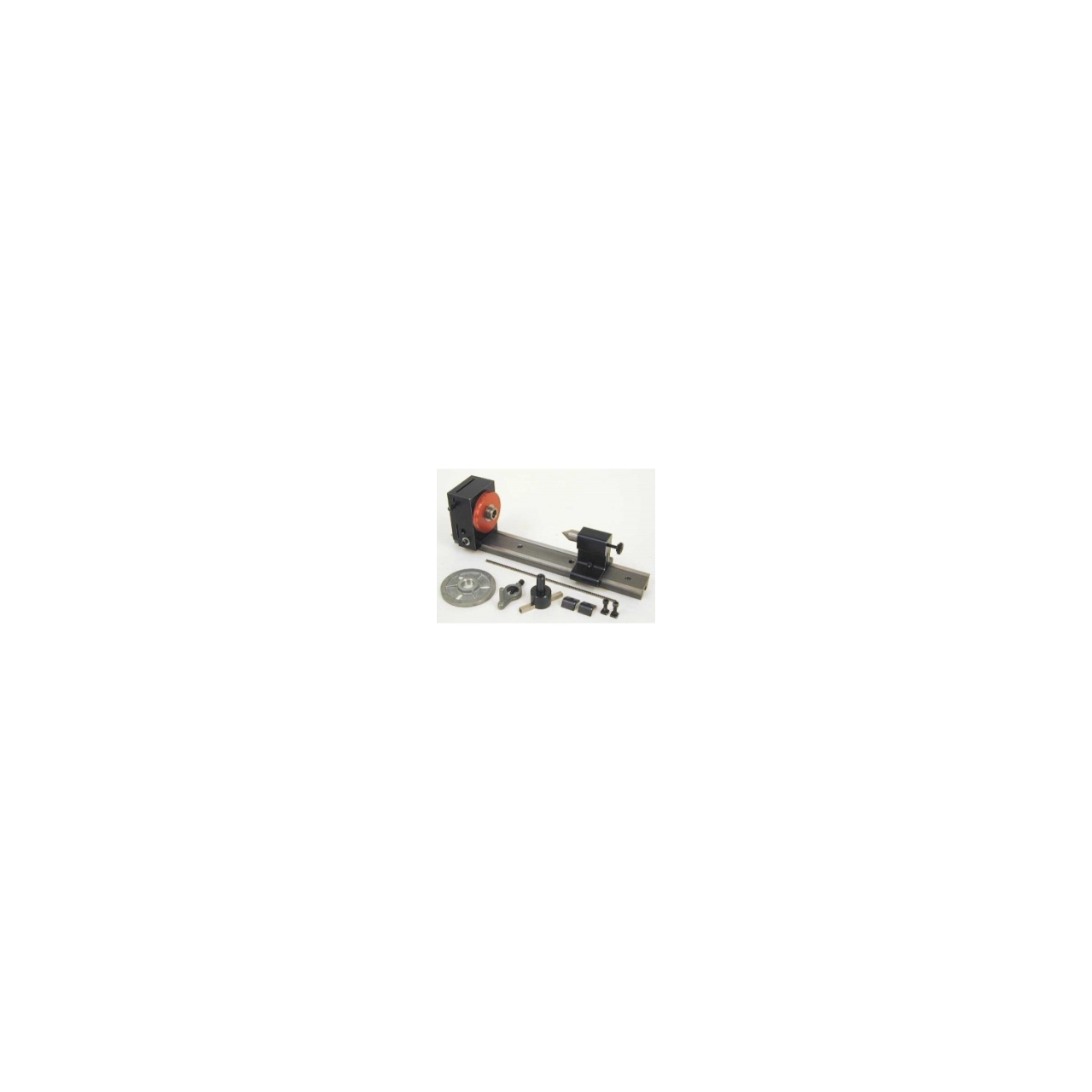

Cu acest dispozitiv se pot prelucra prin indexare precisa roti dintate, hexagoane de piulita, etc in modul cel mai economic posibil. Este format din capul de indexare si o papusa mobila montate pe un pat cu sloturi T de 300 mm lungime. Este instalat si un clichet pentru masurarea miscarii radiale, o portscula pentru taierea rotilor dintate si un cutit din HSS neprelucrat.
Capul de indexare are un con Morse de 1 si filet similar cu cel al frezelor si strungurilor Sherline pentru utilizarea larga pe dispozitiv a accesoriilor Sherline ca universalele, plansaiba, mandrinele manuale. Un mecanism intern retine axul la intervale de 5º si exista si un guler marcat care indica rotatia la cate 1°. Ansamblul poate fii montat direct pe masa de frezare sau capul de indexare se poate monta separat in pozitie verticala ca si o masa rotativa.
