Controler liniar CNC - Axa X/Y, pentru masini unelte Sherline

Descriere

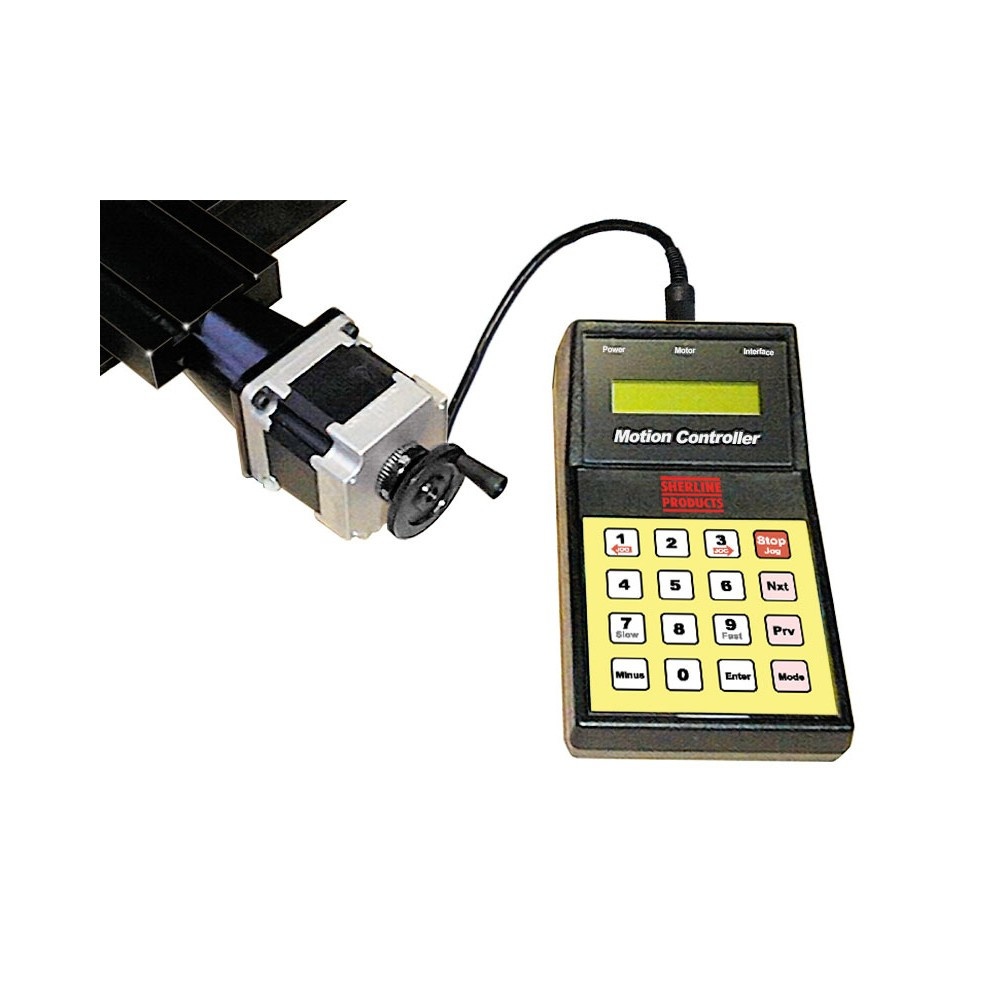

Acest controler liniar vine cu un suport pentru motor pas cu pas pentru mașinile care nu sunt pregătite pentru CNC. Acest controler autonom este programabil de la propria tastatură și controlează funcția motorului pas cu pas la care este atașat. Motorul pas cu pas poate fi montat pe glisiera transversală a unui strung Sherline și pe axa X sau Y a unei freze Sherline.

Un cablu mini-DIN cu 8 pini poate fi utilizat pentru a conecta mai multe unități într-un "lanț de margarete". Unitățile își pot semnaliza reciproc să lucreze în secvență, permițnd realizarea de mișcări multiple fără a utiliza un computer sau un controler CNC principal. De asemenea, acestea pot fi utilizate împreună cu controlerele CNC existente. Controlerul este programabil de către utilizator cu două programe separate de pnă la 40 de operații fiecare. În fiecare bloc, puteți controla distanța, direcția, viteza și dacă programul se oprește sau trece la blocul următor.

Controlerul liniar poate fi, de asemenea, "în lanț" cu controlerul rotativ Sherline (P/N 8700) pentru a obține combinații de mișcări rotative și liniare în succesiune. Acest lucru facilitează configurarea pentru operațiuni relativ sofisticate, cum ar fi tăierea angrenajelor, fără a fi nevoie să se cunoască nimic despre programarea CNC în afară de ceea ce se introduce de la aceste tastaturi simple.

Elemente incluse cu controlerul liniar CNC:

Controler liniar cu tastatură
Sursă de alimentare
Motor pas cu pas cu dimensiunea cadrului #23
Cabluri
Suport pentru motor pas cu pas
Cuplaj amortizat
Piulițe de pretensionare
Bloc de ghidare a burghiului și instrucțiuni complete de instalare și utilizare

Despre curentul de alimentare a controlerului

Sursa de alimentare a controlerului este compatibilă cu 110-240VAC. Aceasta comută automat de la 110V la 240V pentru țările cu curent electric de 220-240V. Sursa de alimentare originală pe care am oferit-o împreună cu acest produs era doar de 110 VAC.
