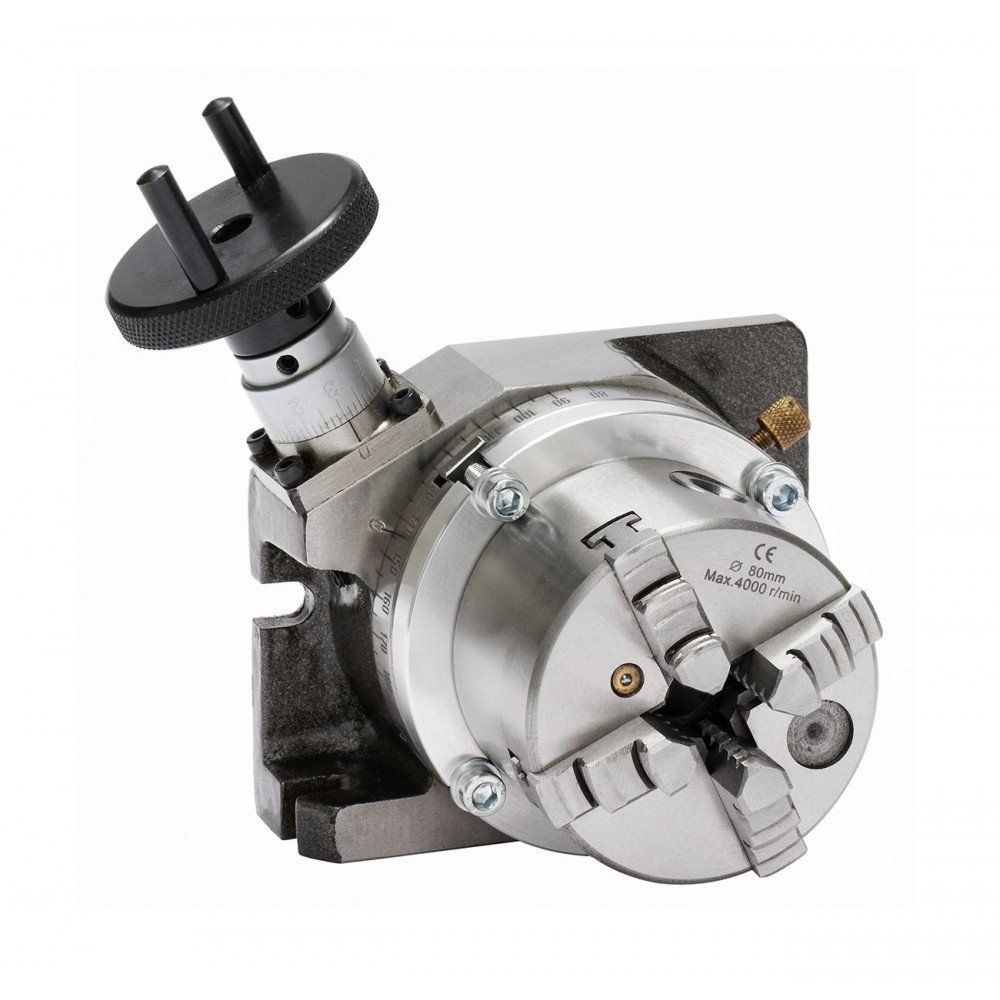

Dispozitiv de divizare ˜ 100 cu mandrină cu 4 fălci ˜ 80 mm și flanșă de montare, WABECO

Descriere

Detalii:

• Atașament de divizare
• Masă ˜ 100 mm
• Precizia de rulare reală 0,08 mm
• Opțiuni de prindere verticală și orizontală
• Discurile de indexare și contraputerea nu sunt disponibile
• Inălțimea totală cu fălci 130 mm

Caracteristici de construcție:

• Construcție închisă, previne pătrunderea murdăriei și a așchiilor
• Dispozitiv de prindere rapidă

Aplicație:

• Pentru prelucrarea pe mai multe fețe

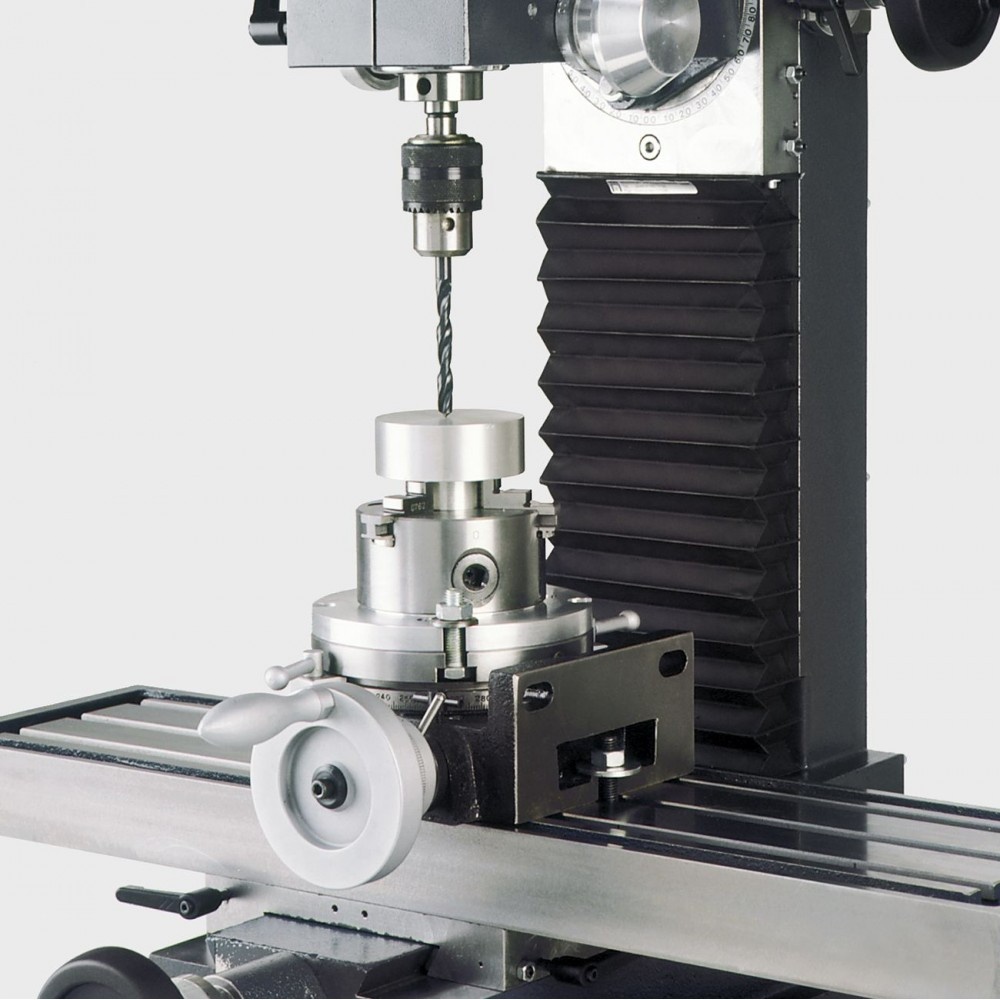

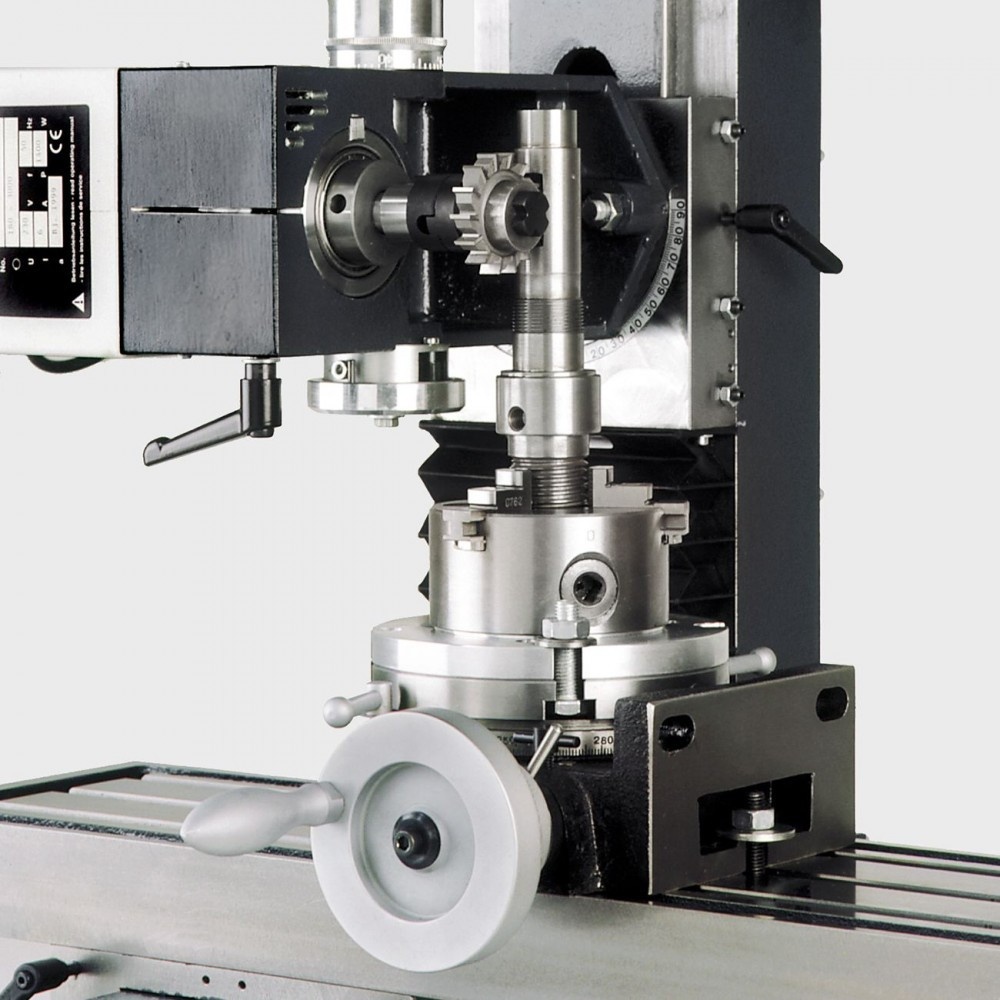

• Un accesoriu de divizare este indispensabil, dacă piesele de prelucrat trebuie să fie frezate pe alocuri sau să fie contraîncastrate în jurul circumferinței, care poate fi, de asemenea, circulară, de ex. frezarea poligoanelor, a modelelor de găuri pe un cerc, a arborilor canelurați, a canelurilor elicoidale și a roților dințate

Mandrină de strung cu 4 fălci de 80 mm:

• ˜ total 80 mm
• Prindere centrală

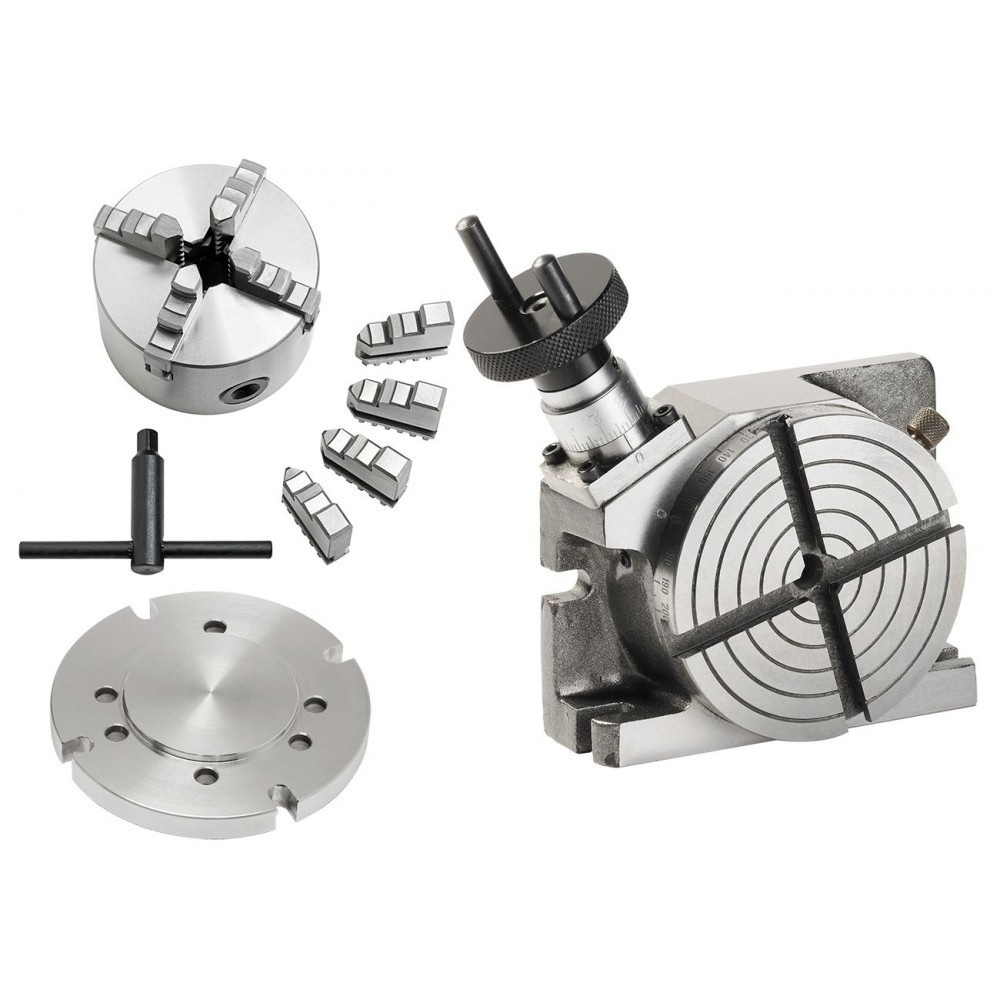

Inclus în livrare:

• Fălci de strunjire și găurire
• Cheie de prindere
• Suruburi de fixare

Date tehnice:

• Mandrină de strung cu ˜ total 80 mm
• ˜ de prindere 3,5 - 67 mm
• Turație max. 4000 rpm
• Alezaj 16 mm
• Diametru interior cilindric 55 mm
• Cerc pas ˜ 66 mm
• Număr de găuri 3x M6
• Inălțimea totală cu fălci 67 mm
• Inălțime totală fără fălci 50 mm

Flanșă de montare:

• Pentru montarea mandrinei de strung pe dispozitivul de divizare
