Masa rotativa cu pregatire CNC, cu montare inversa, freze Sherline

Descriere

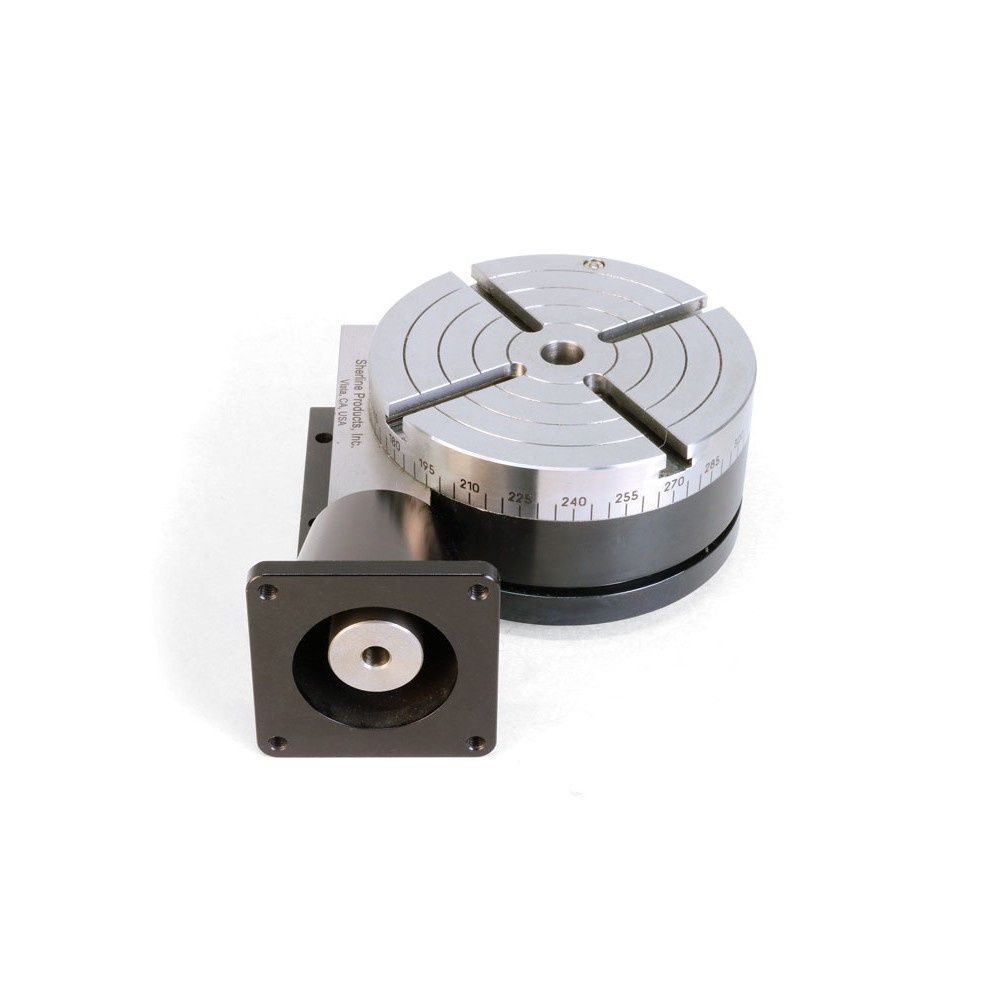

Sherline a luat masa rotativă manuală de 4³ cu suport invers și a aplicat un suport pentru motor pas cu pas cu cuplaj amortizat în locul rotii. Suportul acceptă un motor pas cu pas de mărime NEMA #23 pentru controlul CNC. Acest lucru permite ca masa să fie utilizată ca a 4-a axă cu sistemele CNC care au capacitatea de a acționa o axă rotativă.

Masa rotativă inversă este perfectă pentru utilizarea pe masa cu unghi de înclinare. Montarea inversă permite accesul la roata din partea frontală a mașinii. Dacă ați utiliza o masă rotativă standard în configurația descrisă anterior, roata ar fi montata cu fața spre partea din spate a axei X.

NOTĂ: Cnd carcasa șurubului fără sfrșit este inversată pe partea opusă, o rotație în sensul acelor de ceasornic a rotii sau a motorului pas cu pas va avea ca rezultat o rotație în sens invers acelor de ceasornic a mesei rotative.

Menționăm următoarele limite de greutate pentru mesele noastre rotative pentru utilizare continuă.

Orientare orizontală-22 kg.
Orientare verticală-13 kg.
Cuplu de rotație vertical-6 picioare/lbs. (ceea ce înseamnă că poate ridica o greutate de 2.70 kg atunci cnd este suspendată la 30 cm de centrul mesei rotative).

Mesele rotative pot susține o greutate mai mare atunci cnd nu sunt supuse unei sarcini continue.

Piese incluse:

1 set de fixare
1 Adaptor pentru mandrină 37090
