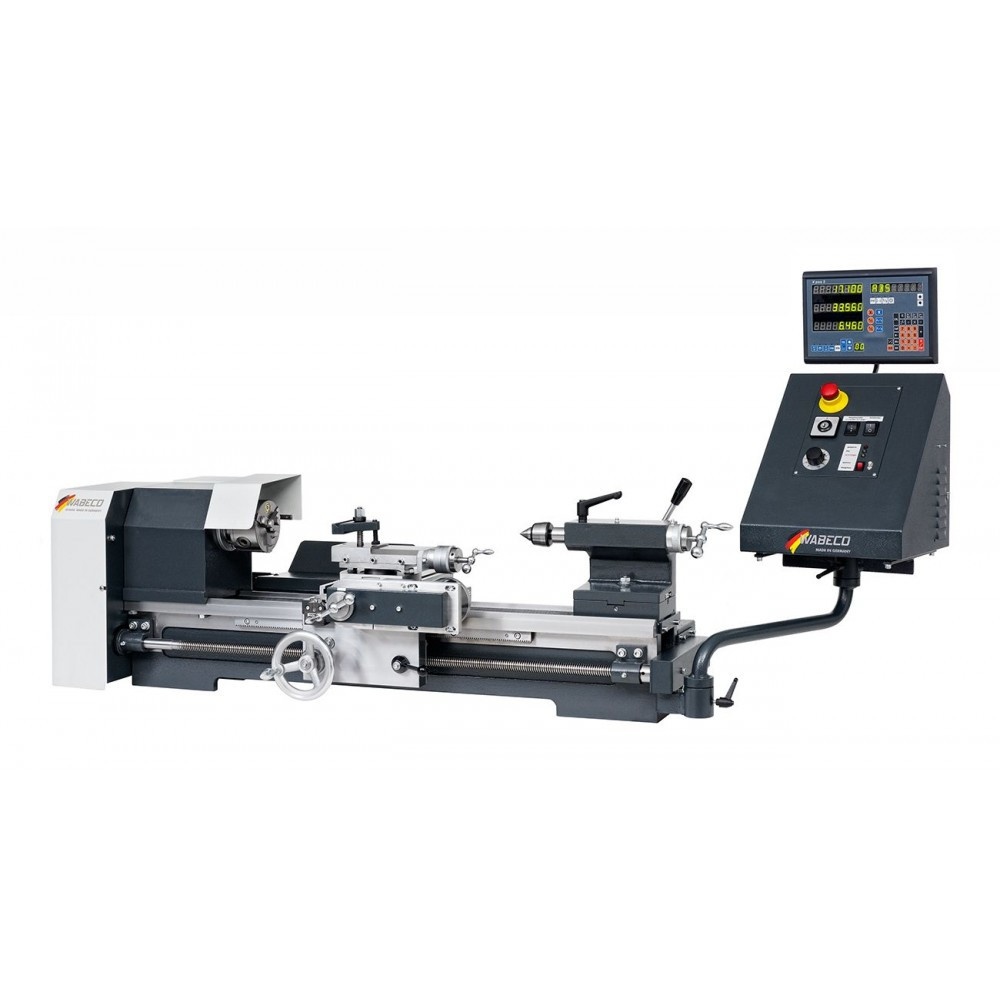

Strung CNC CC-D6000 HS BASIC, WABECO
Descriere
Prezentare pe scurt:

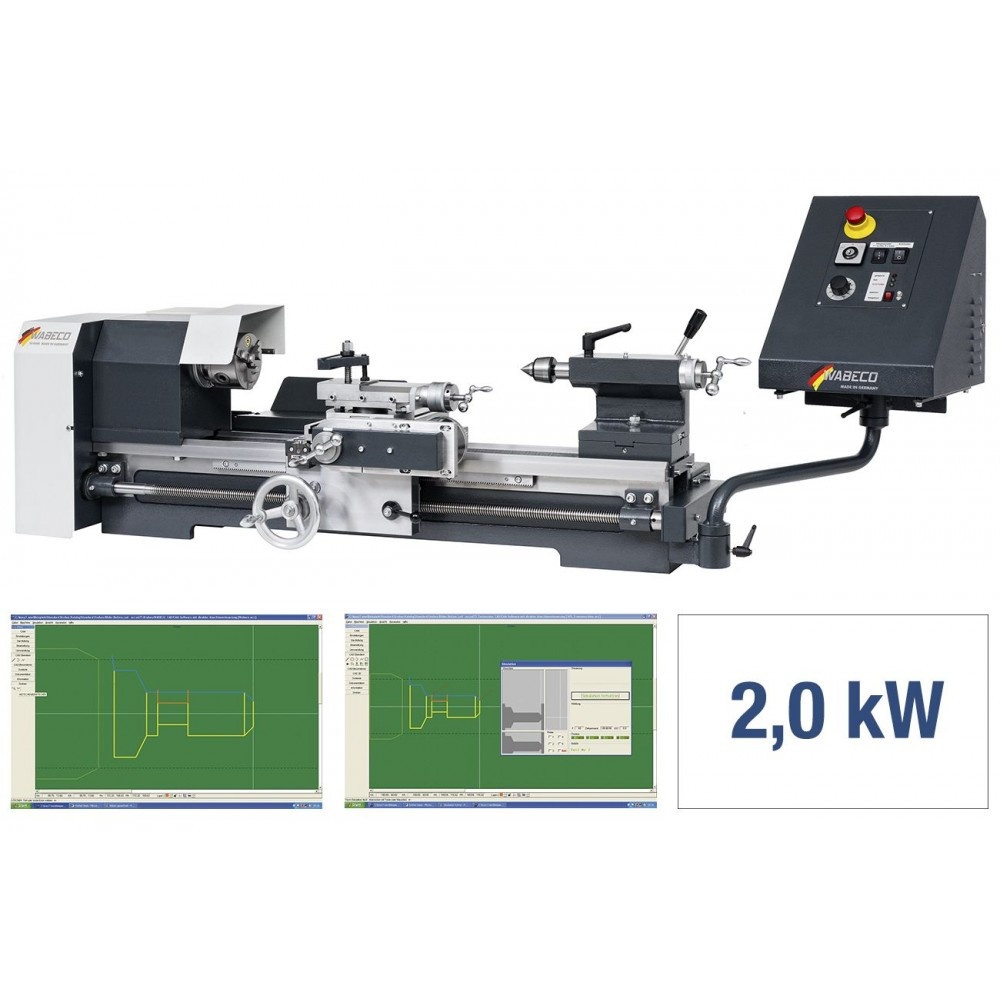

- Controler de bază NCCAD și software de strunjire cu interpolare 2D cu pat prismatic din fontă
- Acționare principală de putere 2,0 kW
- Mandrină de strung cu 3 fălci ˜ 125 mm
- Distanța între centre 600 mm
- Inălțimea centrului 135 mm
Detalii:
- Șurub de plumb CNC strung pentru prelucrarea metalelor
- Viteza de deplasare (deplasare rapidă) axele X și Z 30 - 500 mm/min
- Interpolare 2D, adică 2 axe pot fi deplasate simultan
- Tăierea filetelor nu este posibilă în modul CNC
- Funcționare extrem de silențioasă datorită tehnologiei moderne de acționare reglabilă electronic
- Pat din fontă prismatică realizat din fontă cenușie cu nervuri diagonale si căi de ghidare călite și rectificate prin inducție
-
Mandrină de strung cu 3 fălci ˜ 125 mm
-
Centru viu MT2
-
Alezaj mandrină principală ˜ 20 mm
-
Angrenaj cu rotiță pentru filete stnga și dreapta
-
Set de angrenaje de schimbare pentru filete metrice 0,25 - 7,0 mm și filete în inch 10 - 40 TPI
-
2 viteze automate de avans longitudinal / acționare a șurubului de avans 0,085 și 0,16 mm/rev.
- Motor principal de acționare 230 V, 50/60 Hz
- 230 V, 50/60 Hz
- 2,0 kW, 50 - 5000 U/min
- Motor principal de acționare cu frecvență controlată cu protecție la suprasarcină
Aplicație:
- Pentru utilizare în artizanat, atelier, industrie și educație
Garanție de 2 ani - garanția nu acoperă piesele supuse la uzură
Disponibilitatea pieselor de schimb este garantată și după perioada de garanție
Notă:

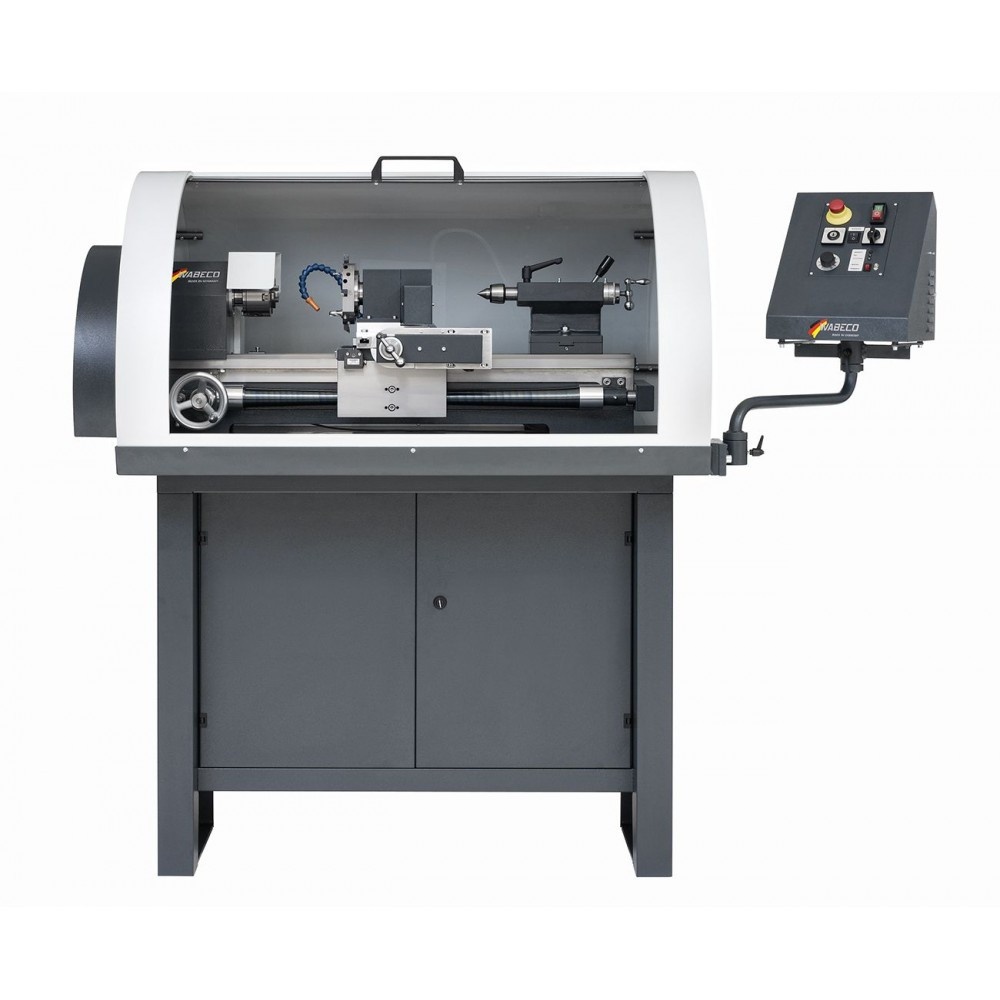

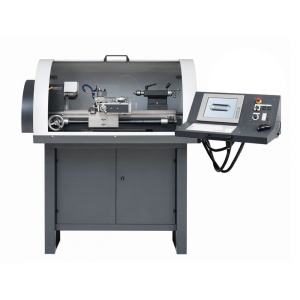

- Modernizarea unui strung manual WABECO cu componente CNC, conectarea unui controler WABECO nccad și a unui PC îl transformă acum într-un strung CNC de înaltă precizie. Pentru a îndeplini cerințele de siguranță standard industriale, acest strung convertit în CNC trebuie instalat într-o cabină de siguranță a mașinii. Vă rugăm să consultați cerințele locale privind standardele de siguranță. Fără o cabină de siguranță a mașinii, un strung CNC nu îndeplinește cerințele din lista CE și poate provoca răniri grave.
| Strung WABECO | CC-D4000 | CC-D6000 CC-D6000 CA | CC-D6000 High Speed CC-D6000 CA High Speed |
| Distanta intre centre | 350 mm | 600 mm | 600 mm |
| Inaltimea centrului | 100 mm | 135 mm | 135 mm |
| Putere motor 230 V, 50 Hz | 1,4 kW | 1,4 kW | 2,0 kW |
| Viteza de rotatie variabila | 30 - 2300 r.p.m. | 30 - 2300 r.p.m. | 40 - 5000 r.p.m. |
| Nivelul de zgomot maxim | |||
| Nivel zgomot | 67 dB (A) | 67 dB (A) | 67 d |
| Nivelul de presiune a sunetului asupra utilizatorului | 63 dB (A) | 63 dB (A) | 63 dB (A) |
| Declaratia nivelului de sunet conform: DIN EN 2487 | |||
| Mers in gol | LpA = 63 dB (A) | LpA = 63 dB (A) | LpA = 63 dB (A) |
| Strujire efectiva | LpA = 67 dB (A) | LpA = 67 dB (A) | LpA = 67 dB (A) |
| Gaura de trecere prin axul principal | 20 mm | 20 mm optional 30 mm | 20 mm optional 30 mm |
| Conul axului principal | MK3 | MK3 | MK3 |
| ˜ piesa deasupra caruciorului | 120 mm | 170 mm | 170 |
| Deplasarea maxima sanie superioara | 100 mm | 140 mm | 140 mm |
| Deplasarea maxima sanie transversala | 50 mm | 60 mm | 60 mm |
| Unghi | 360° | 360° | 360° |
| Inaltime maxima a cutitului | 16 mm | 20 mm | 20 mm |
| Precizia axului principa | 0,005 mm | 0,005 mm | 0,005 mm |
| Strunjire cilindrica fara sprijin 100 mm | 0,01 mm | 0,01 mm | 0,01 mm |
| ˜ Diametrul de stunjire peste ghidaje | 200 mm | 270 mm | 270 mm |
| Cursa pinola | 45 mm | 65 mm | 65 |
| Con papusa mobila | MT2 | MT2 | MT2 |
| Cursa pinola | ± 10 mm | ± 10 mm | ± 10 mm |
| Avans automat Acuratetea pozitionarii Viteza pe axele X, Z | 0,085 si 0,16 mm ± 0.015 mmcu nccad basic 30-500 mm/min | 0,085 si 0,16 mm cu nccad basic 30-500 mm/min cu nccad profesional 30-1000 mm/min | 0,085 si 0,16 mm cu nccad basic 30-500 mm/min cu nccad profesional 30-1000 mm/min |
| Filete in Metric si Inch | 0,25 - 7,0 mm 10 - 40 TPI | 0,25 - 7,0 mm 10 - 40 TPI | 0,25 - 7,0 mm 10 - 40 TPI |
| Dimensiuni masina (W x H x D) | 950 x 400 x 390 mm | 1215 x 500 x 490 mm | 1215 x 650 x 490 mm |
| Greutate neta fara impachetare | 76 kg | 150 kg | 177 kg |
