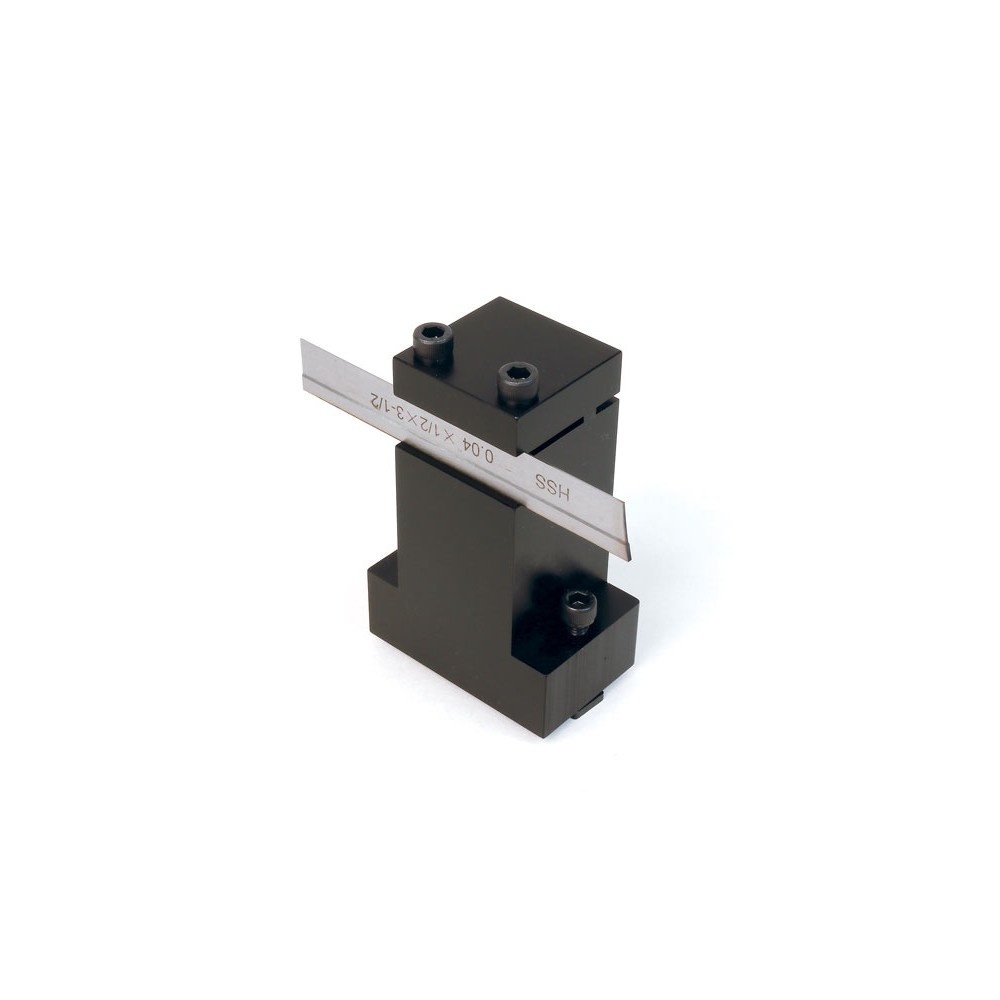

Suport de taiere cu montare spate pentru strung Sherline

Descriere

Suportul de taiere pentru înălțător montat în spate vă permite să folosiți scula de debitare din partea din spate a piesei în timp ce aveți un înălțător de cap (P/N 1297) montat pe strung.

Deoarece piesa se rotește "în sus" pe partea din spate, lama de tăiere trebuie să fie răsturnată în suport astfel înct vrful de tăiere să fie orientat în jos.

Acest suport special ridică scula la înălțimea necesară pentru a readuce vrful sculei la înălțimea liniei de centru, cu înălțătorul de la capătul mașinii în poziție. Acest lucru vă va economisi timp, permițndu-vă să lăsați suportul sculei de debitare montat în partea din spate a mesei în timp ce utilizați un stlp de sculă cu înălțător obișnuit în poziția sa normală pe partea din față a piesei.

Este inclusă o lamă de 1mm pentru scule de despicat.

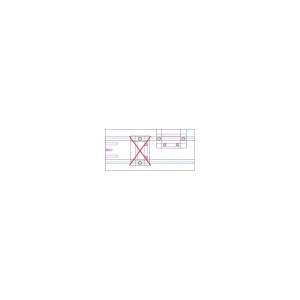

Blocul de înălțare este conceput pentru a fi montat pe o fantă în T, așa cum se arată în poza atasata. Această orientare oferă mai multă rigiditate structurală blocului de ridicare și puncte de prindere care sunt în linie directă cu forțele care se exercită asupra sculei de debitat atunci cnd este utilizată.

Instalarea lamei de tăiere

Lama este instalată în suportul sculei de debitat cu susul în jos, iar inaltatorul și suportul sunt instalate pe partea din spate a piesei. Utilizarea unei scule de debitat cu susul în jos pe partea din spate oferă avantajul suplimentar de a face ca așchiile să cadă din tăiere cu ajutorul gravitației, permițnd o mai bună îndepărtare a așchiilor. În plus, unii preferă să lase scula de debitare montată în spate, la loc ferit în spatele piesei în timpul altor operațiuni, păstrnd-o la îndemnă pentru operațiunile de debitare.

Precauție:
Nu utilizați niciodată o sculă de debitat pe o piesă montată între centre. Piesa se poate bloca pe dispozitivul de tăiere și poate duce la o piesă rebutată sau la ruperea sculei. O cantitate mică de ulei de tăiere este indispensabilă. Debitarea materialului de prelucrare liberă cu un diametru de peste 25 mm, va fi întotdeauna o problemă pe o mașină de această dimensiune.
